PANEL CONTROL UNIT   /   PCU-12

ITECNET PCU 12   1   777 X

  • KRMILNA ENOTA ZA SISTEME ITECNET
  • Zelo preprosto in udobno upravljanje
  • 12 vrtljivih potenciometrov za analogno krmiljenje
  • 3 gumbi za digitalno upravljanje
  • 2 zaslonski LED (status delovanja in podatkovni promet)
  • Konfiguracija prek ITEC Netdesign
  • Standardni RS485 z ITEC BUS povezavo s sistemskimi komponentami ITECNET
  • Napajanje 12-24 V
  • 19", 1 U zasnova za vgradnjo v standardne omare
  • Možnost namestitve za audio line in/out

ITECNET PCU 12   V & H   777 X

1.Avdio vhod/izhod

Stereo čŤinč vtičŤnice na sprednji ploščŤi so povezane s priključŤnimi bloki 7 na zadnji strani prek uporov (levi in desni kanal sta pomešana skupaj).
Standardni kabel RCA lahko uporabite za ustvarjanje preproste in profesionalne povezave z drugimi napravami.
2. LED indikatorji

Dve LED diodi na sprednji strani signalizirata naslednja stanja:

ITECNET PCU 12   LED

3. Potenciometer za nadzor glasnosti

Za nadzor glasnosti je na voljo skupaj dvanajst potenciometrov. Vsak potenciometer je mogoče poljubno konfigurirati in dodeliti avdio vhodu ali izhodu.

4. Tipke z LED

Na voljo so trije osvetljeni gumbi, ki jih lahko poljubno konfigurirate preko logičnih vhodov in izhodov z ITEC Netdesign. Te lahko med drugim uporabite za konfiguracijsko stikalo.  Na primer, preklapljanje na prednastavitve: "prazno", "normalno" in "polno".

5. DIP stikalo

BUS-ID se nastavi z DIP stikalom na zadnji strani.

ITECNET PCU 12   DIP 1

Izbira ID-BUS

ITECNET PCU 12   DIP 2

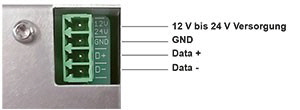

6. Priključni blok, napajanje + RS485 s protokolom ITEC BUS

Na štiripolnem vtičnem priključku se  naprava priključi na napajalnik (12 V do 24 V) in na centralno enoto (npr. Spider88) preko RS 485 (D+, D-)

ITECNET PCU 12   PRIKLOP 1

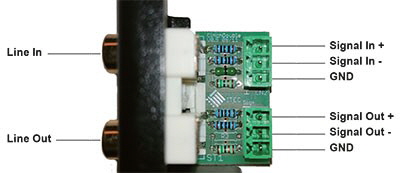

7. Priključni blok LINE IN/OUT

Sponke se povežejo z ustreznim avdio vhodom ali izhodom ustreznega nadzornega centra.

ITECNET PCU 12   PRIKLOP 2

.

ITECNET PCU 12   MERE   777 X

DIZAJN TIP

19” / 1 U  SPREDNJA PLOŠČA ZA VGRADNJO z zaščitnim ohišjem

NAPAJANJE

24 VDC (18 V < U < 32 V)

Input

max. 24 VDC

Poraba

max. 10 mA @ 24 V

Delovna temperatura

-5° C - +40° C

Mere

482 mm x 88 mm x 40 mm (B x H x T), 19” / 1 HE

Teža

0,35 kg



KONTAKT               PODJETJE                IZDELKI                SPLOŠNI POGOJI

ITEC LOGO 150 X

Vse informacije so brez jamstva,  tehnične spremembe so možne kadarkoli
