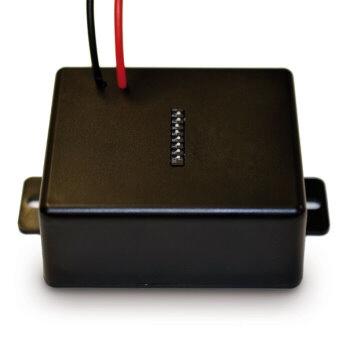

EOL 3 - MODUL ITEC-NET System EN54-16

EOL3 350 X

END OF LINE MODUL

Za spremljanje linije zvočnikov, prekinitev linije/kabla in kratek stik
Spremljanje po EN 54-16
Naslovljivo: nastvitev do 16 različnih naslovov možna.
Naslavljanje dopušča, poleg glavne linije, poljubne strukture z do 16 končnicami.
Zanesljivo zaznavanje preloma kablov v vsaki veji linije zvočnikov
Primeren za 100 V, 70 V, 50 V in 25 V-zvočniške linije
Nobeni dodatni kabli niso potrebni, deluje s standardno dvožično linijo zvočnikov.
Povratna linija v centralo ni potrebna.
.

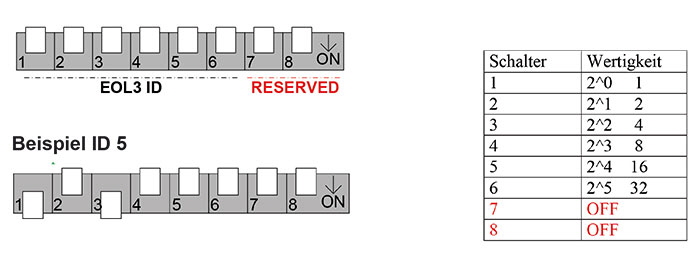

Konfiguracija EOL3 modul naslova, ki se imenuje »EOL3 ID« , se doseže s SIL stikalom.
To stikalo se nahaja na zunanji strani modula in se lahko manipulira z majhnim izvijačem.
Veljaven obseg EOL3 ID je opredeljen od 1 do 63 in ga pred vgradnjo nastavi usposobljeno osebje..
Izbor stikala 7 in 8 je treba izklopiti.

EOL3 01

Naslednje zahteve je treba izpolniti preden EOL3 modul nastavite

EOL3 ID mora biti edinstvena na linjo zvočnikov
Največje število EOL3 modulov na linijo zvočnikov je 16
Največje število EOL3 modulov priklopljeno na en ojačevalnik je 16
Če več EOL3 modulov priključenih na isti liniji zvočnikov, ID mora biti v naraščajočem vrstnem redu, brez vrzeli, na primer: 6, 7, 8
Največje število EOL3 modulov na Spider / Spiderline je 64
EOL3 ID je edinstven na Spider / Spiderline
EOL3 ID se lahko uporabijo več kot enkrat v omrežjo ITEC-NET

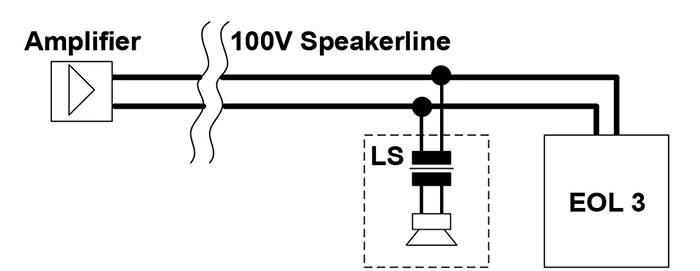

Povezava EOL3 modula

EOL3 modul je priklopljen na koncu 100V linije oziroma na zadnjem zvočniku. Polarnost povezave, ni pomembna.

EOL3 02

Vezalni načrti za različne speakerline strukture

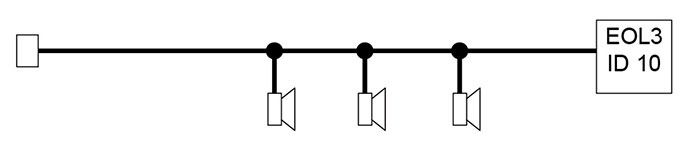

SINGLE transmission - Eno spremljanje linije
EOL3 modul je povezan na koncu linije

EOL3 03

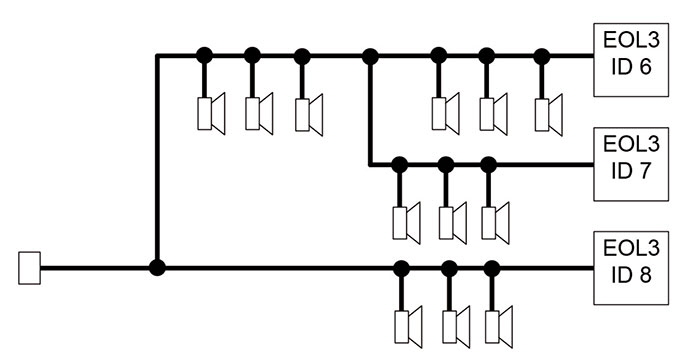

Tree structure monitoring - Drevesna struktura spremljanja lnije
EOL3 modul je povezan na vsakem koncu linije.

EOL3 04

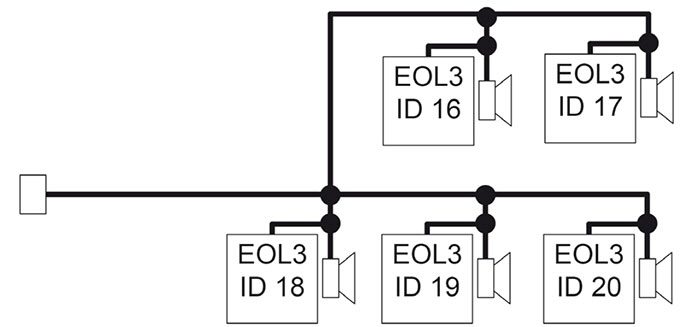

Individual speaker monitoring - Individualno spremljanje
Eden EOL3 modul je povezan na vsak zvočnik.

EOL3 05

EOL3 MERE 777 X

EOL 3 - MODUL ITEC-NET System EN54-16
Napajanje:	8 - 100 V AC
Poraba::	max. 150 mW typ 100mW
# moduli na ojačevalnik:	16 (max.)
# moduli na linijo zvočnikov:	16 (max.)
# moduli na SPIDER/SPIDERLINE:	64 (max.)
Delovna temperatura:	-5°C - +40°C
DZmogljivost linije::	500W (max.)
Mere:	71 x 61 x 30 mm
Teža:	100 g
Priklop kabel:	2 x 1,5 mm2
